ESPECIFICACIONES TECNICAS

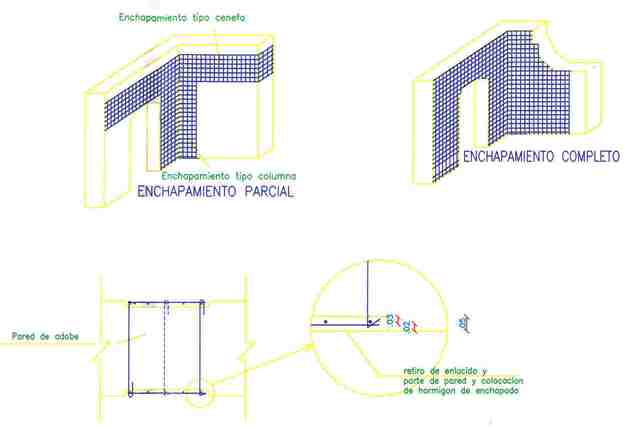

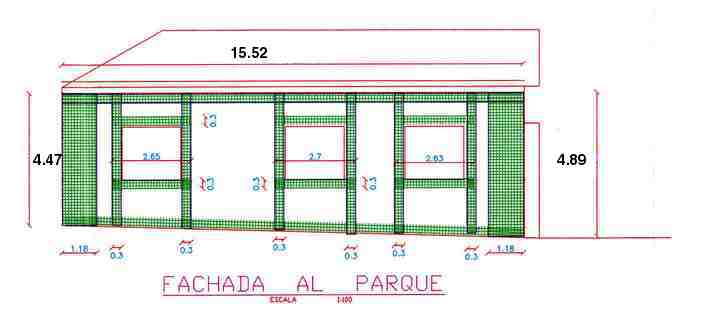

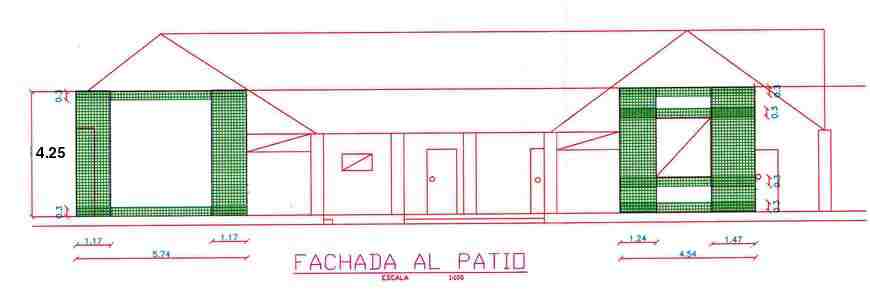

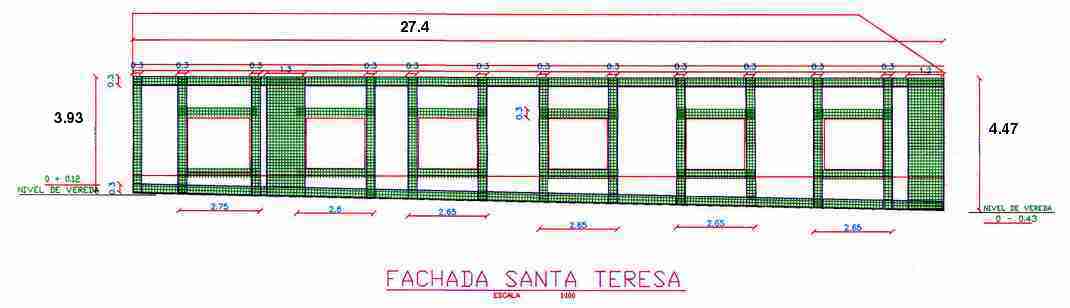

MALLA ELECTROSOLDADA TIPO 5 @ 15*15 PERFECTAMENTE
ANCLADA A LAS CADENAS HORIZONTALES, INFERIOR, INTERMEDIA
Y SUPERIOR EN LAS DOS CARAS EMBEBIDAS EN PARED DE
HORMIGON DE 5 cm. DE ESPESOR MINIMO, CON UN F'c=180 Kg/cm2

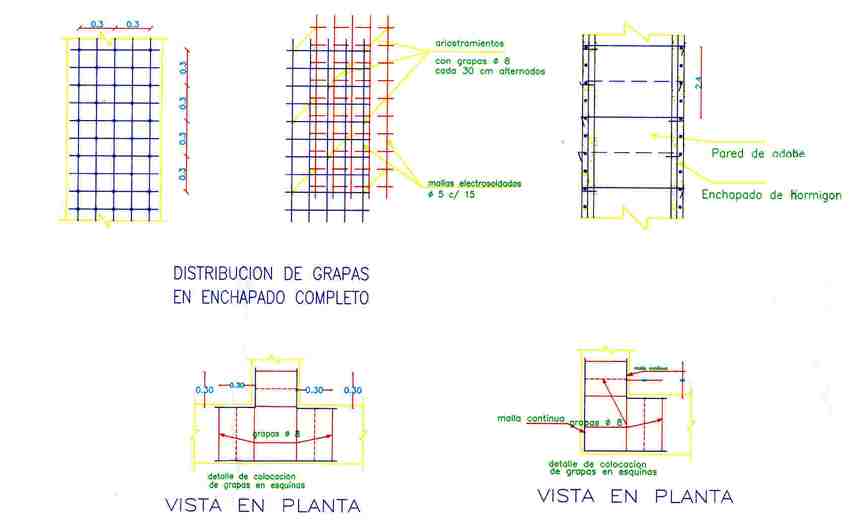

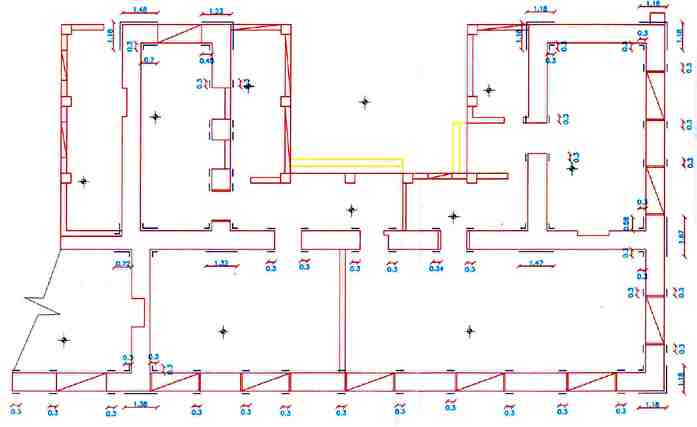

A NIVEL DE LAS CADENAS HORIZONTALES, EL ENCHAPADO VERTICAL
SE UNIRA MEDIANTE CHICOTES DE 8 mm ANCLADOS A LAS VIGAS SOLERAS
SUPERIOR E INFERIOR. LOS CHICOTES SE ANCLARAN EN 15 cm EN LA VIGA SOLERA Y SE UTILIZARA UN EPOXICO TIPO HILTI HIT HY150
LOS CHICOTES ESTARAN LOCALIZADOS EN DOS FILAS ESPACIADAS 10 cm
Y COLOCADAS CADA 15 cm HORIZONTALMENTE
LA LONGITUD MINIMA DE TRASLAPE ES DE 30 cm

diam

long

peso

peso

m

Kg

qq

8

3690

1478

32.84

NOTAS:
RESISTENCIA A LA INFLUENCIA DEL ACERO = 4200 Kg/cm2
RESISTENCIA A LA COMPRESION DEL HORMIGON (f'c = 210 Kg/cm2)
RECUBRIMIENTO MINIMO EN CIMENTACIONES = 5.0 cm
RECUBRIMIENTO MINIMO EN OTROS ELEMENTOS = 2.5 cm

PROYECTO

ESCUELA "ALVARO PEREZ INTRIAGO"

CALCULO ESTRUCTURAL

ING. JEANNETTE FERNANDEZ
INGENIRO CIVIL , LIC.PROF. 01-17-2989
